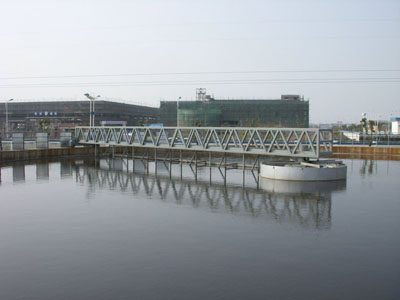

GJ中心傳動刮泥機

（一）適用范圍
     GJ型中心傳動刮泥機,是一種懸掛式除泥設備，適用于水處理工程中圓形的初沉池、二沉池、濃縮池排除污泥。
（二）構造特點
     沉淀池為混凝土或鋼結構，池底稍呈圓錐形，池底中央為排泥斗外接排泥管。工作橋?yàn)榛炷粱蜾摻Y(jié)構 ，本設備不包括池體和工作橋，用戶自行解決，我廠可代辦設計制造鋼結構池體和工作橋，供應用戶。
    GJ型刮泥機，由耙架、豎軸驅動裝置和過扭距安全裝置等組成。
    耙架由兩個大耙和兩個小耙組成十字形，與稍呈圓錐形的池底平行。耙架與豎軸用十字頭固定連接 ，豎軸上的軸承為向心和推力軸承的組合，用潤滑脂肪潤滑。水下為滑動軸承，由尼龍襯套等組成，用壓力清水潤滑。
    豎軸下端伸入排泥斗，下軸端緊固著刮泥刀，用以刮排泥斗中的積泥，以使均勻排出。
    驅動裝置為三級立式擺線針輪減速機 ，用牙嵌式聯軸器與豎軸連接。該減速機固定在工作橋的機座上。
    過扭矩安全裝置是安全剪切銷 ，裝配在芯片嵌式聯軸器中。當運行遇有過扭矩情況下，便切斷剪切銷，保護整臺機械設備，不受損壞。
（三）基本參數表
GJ桬型刮泥機技術參數
型號
GJ4E
GJ6E
GJ8E
GJ10E
GJ12E
Gj14E
GJ16E
GJ18E
GJ20E
池徑
4
6
8
10
12
14
16
18
20
沉淀面積（m2）
12．6
28．3
50．3
78．5
113
154
201
254
314
處理污泥量A（m3/h）
0．26
0．59
1．05
1．64
2．36
3．21
4．19
4．76
5．25
耙臂周速（m/min）
1．65
2．5
2．15
2．2
2．65
3
3．03
3．4
2．95
減速機型號XLSD
XLSDO.37-742
XLSDO.37-742
XLSDO.37-742
XLSDO.37-742
XLSDO.37-853
XLSDO.37-953
XLSDO.37-1063
XLSDO.37-1063
LSDO.37-1174
速比
11033
11033
17051
20825
20825
24389
24389
24389
31433
電動機功率KW
0．37
0．37
0．37
0．37
0．37
0．37
0．37
0．37
0．37
注:1. 處理污泥狀態為進水懸浮固體含量為250mg/1，去除率80％，底流含水率98％。
   2.池面負荷，池徑16m及以下，按50m3/m2·d計算，池徑18m按45m3/m2·d計算,池徑20m ， 按40m3/m2·d計算。
   3．污泥與池底的摩擦系數取0.1。
   4．池中央深度，為減速機混凝土基礎上平面至池底排泥斗上口的高度，分別為4.5m,5m,5.5m,6m等，由用戶確定。
   5．池底坡度為1/10。
GJ桭型刮泥機技術參數
型 號

GJ4F
GJ6F
GJ8F
池徑
M
4
6
8
固體負荷
Kg/m2h
6
6
6
干泥量
Kg/h
63
170
302
含水率94%的污泥
M3/h
1．3
2．8
5
耙臂線速度
M/min
1．62
2．5
2．15
減速機型號

XKSD3.7-742
XLSD3.7-953
XLSD3.7-1174
電動機功率
KW
0．37
0．37
0．37
  注：1.污泥固體負荷按6kg/m3h計算。
      2.污泥含水率按94%計算。
      3.污泥與池底摩擦系數取0.4. 4.E、與表一同。
型 號
孔徑d1（mm）
中心圓直徑dc（mm）
外徑do（mm）
XLSD0.37-742
300
600
750
XLSD0.73-953
450
580
750
XLSD0.37-1063
500
700
800
XLSD0.37-1174
550
800
950
(四)安裝運行要求
    機架上平面必須找平，允差0.50‰,減速機的輸出軸與豎軸用牙嵌式聯器連接,在聯軸器有三個銷孔,每個銷孔有剪切安全銷,做為過扭的矩切斷,保護整臺機器之用.
    刮泥機耙齒底邊距池底保持50mm允差±100mm.
    豎軸下端,在排泥斗上方，裝滑動軸承，尼龍襯套，采用壓國清水潤滑。必須設置Dg15潤滑水管，由池外引至池底，埋設在池底，水管外面表面不可以高于池底表面，在排泥斗外側伸出 ，與滑動軸承的管接頭接通。引入常壓力清水，保證潤滑良好，才可以試車運行。正常運行時 ，也必須在開車前，接通壓力清水，保持水下軸承潤滑良好。
    豎軸上端向心軸承和止推軸承組件，采用潤滑脂潤滑，要求潤滑良好。
    試車時，整機空負荷運行不少于2小時，要求運行平穩 ，噪音在80dB以下。帶負荷試運行不少于24小時。
（五）作用與維護
     安裝完畢后，非配合表面作防腐蝕處理。水上部分涂鐵紅酚醛底漆兩道，外涂調和漆。水下部分涂過氯乙漆四道。
     試運轉正常后可投入正常運行。連續運行后，減速機中的潤滑油，溫升不超過30℃（當周圍環境溫度不高于40℃時），噪聲不超過80gB。豎軸下端徑向振擺不超過1.5mm。
